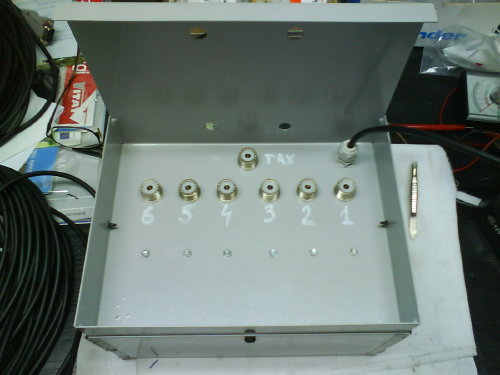

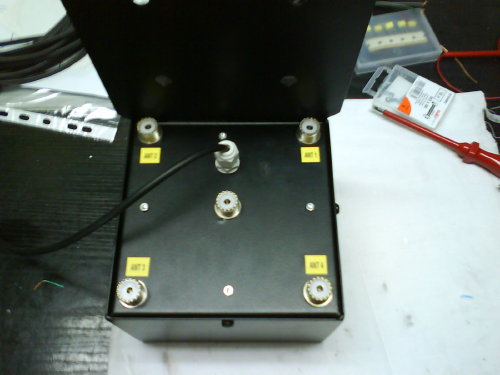

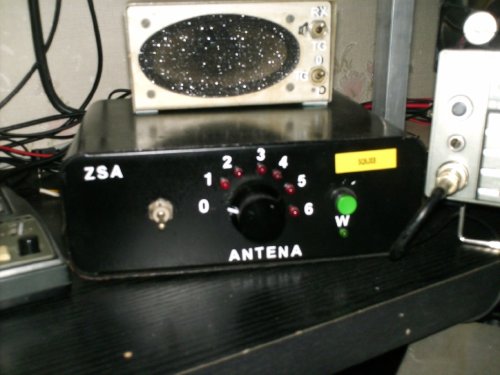

Przełącznik antenowy Mając do dyspozycji kilka anten konieczne wydaje się użycie przełącznika antenowego który spełni takie funkcje: 1. Jeden kabel antenowy do radia 2. Sterowany z miejsca pracy krótkofalowca 3. Tani koszt budowy 4. Dostępność elementów 5. Prostota budowy Po namyśle powstał projekt przełącznika oparty o przekaźniki Firmy FINDER Typ 40,52 12V 8A. z podstawkami. Przełącznik obsługuje 6 anten i jest zamontowany na maszcie. Sterowany z pomieszczenia krótkofalowca za pomocą kabla wielożyłowego np. kabel sieciowy zewnętrzny SEVEN UTP 4x2 Przekaźniki są zasilane napięciem 13,8V z zasilacza TRX-a. Przekaźniki są sterowane z pomocą sterownika . Głównym elementem sterownika jest przełącznik wielopozycyjny wielosekcyjny. Jedna sekcja przełącza anteny do radia, druga przełącza wyjścia głośnikowe TRX-ów na filtr DSP-9+ i głośnik. Trzecia sekcja przełącza wskaźniki diodowe informujące o numerze załączonej anteny. Kabel sterujący przekaźniki jest podłączony do gniazda RS-232 na sterowniku Zasada pracy jest następująca: ?0? na sterowniku ? wszystkie anteny są zwarte do uziemienia. ?1? na sterowniku ? antena nr.1 połączona z radiem, wyjście głośnikowe z radia podłączone do filtra DSP i głośnika. Tak samo jest z innymi antenami. W moim przypadku jest tak że pozycja 1 to pasmo 2m, pozycja 2 - pasmo 70cm, pozycja 3 to antena z pasma 80m,(Inverted Vee) a pozycja 5 - antena Rybakovi , pozycja 6 - Vertical HM ( pasma 10 do 160m- na wzór anteny IRA-OTURA HP) na pozostałe pasma KF. Pozycja nr 4 - wolne. Wykorzystana bedzie antena Vertical na pasma 160 - 80 - 40 m, wg. OK2FJ. Przełącznik użytkuję od 2009 roku i sprawuje się b. dobrze. Przełącznik wykonał kolega Piotr SQ6MNO, sterownik jest mojego pomysłu i wykonania.
